Technické parametry zednického robota používaného na stavbě

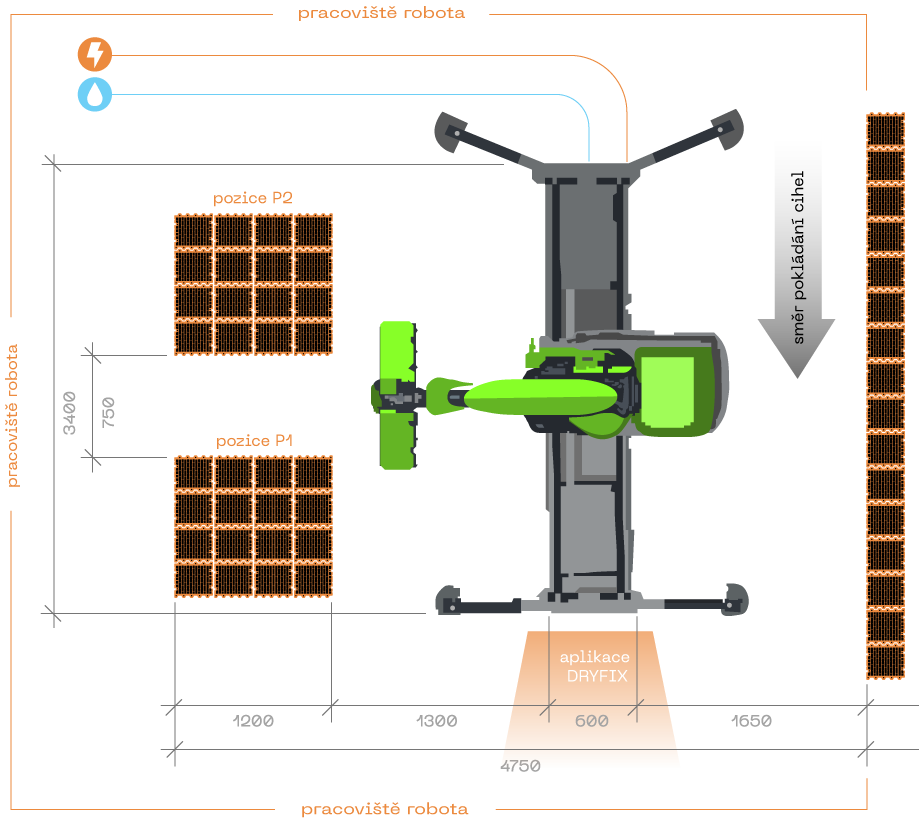

pozice P1

Primární umístění palety s cihlovými bloky

pozice P2

Sekundární umístění palety v případě, že paleta nemůže být umístěna v pozici P1 (jiná stavba, otvor atd.)

Rozměry v pracovní poloze

3.7 x 2.05 x 2.15 m (D x Š x V)

Rozměry v přepravní poloze

3.4 x 0.78 x 2.15 m (D x Š x V)

Hmotnost

2,500 kg

Rozsah výšky

3.25 m od základu zdiva

Průměrná rychlost pokládání cihel

7.5 m2/h (max. 10 m2/h)

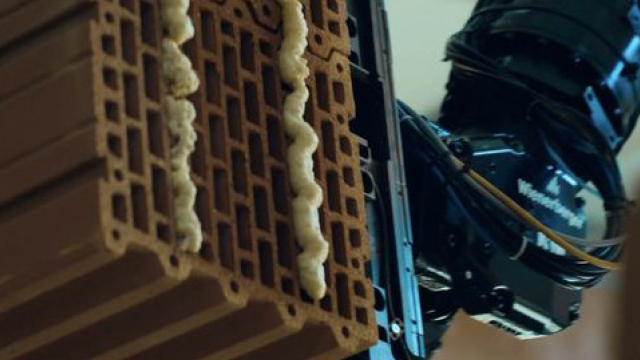

Pojící materiál

Porotherm Dryfix lepící pěna

Zatížení pracovní plochy

Maximální přípustné zatížení je 15 kN pro dvě samostatná zatížení ve vzdálenosti min. 1.5 m

Personál

1x operátor + 1x pomocný pracovník

Napájení

3x 400 V AC 32 A

Průměrná spotřeba energie

1.5 kW

Připojení na vodu / tlaková voda

≥2 bar

Pojící metoda pro Porotherm 30 Robot Ready Profi Dryfix zdivo

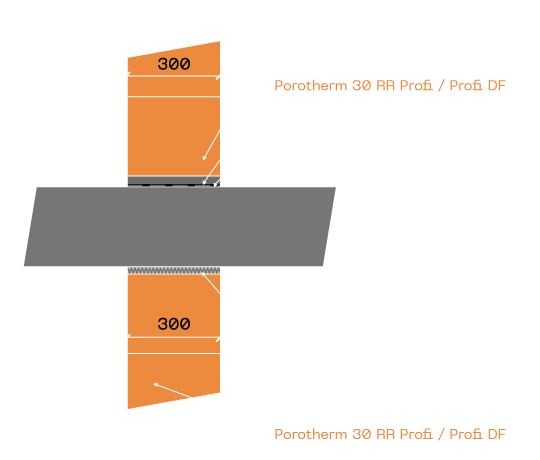

Pokládání základové vrstvy a připojení ke stropní konstrukci

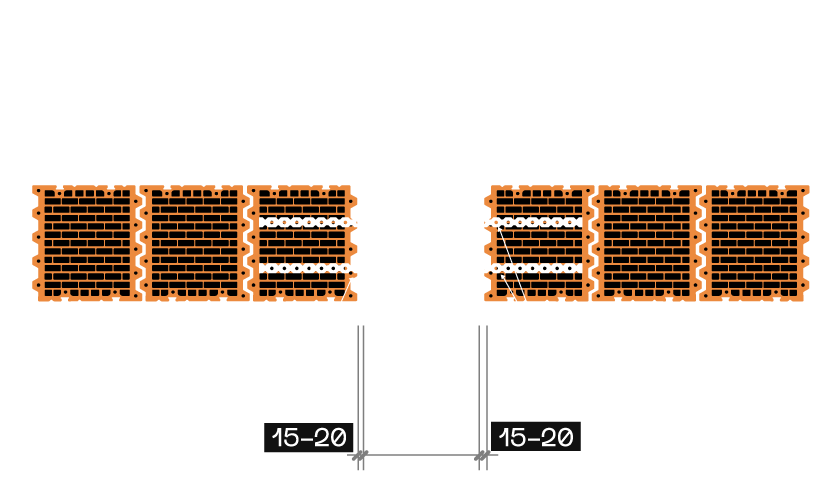

Připojení nenosné výplňové stěny k skeletové konstrukci

Materiál, ze kterého jsou vyrobeny stabilní stěny.

Inovativní cihly Porotherm nové série Robot Ready.

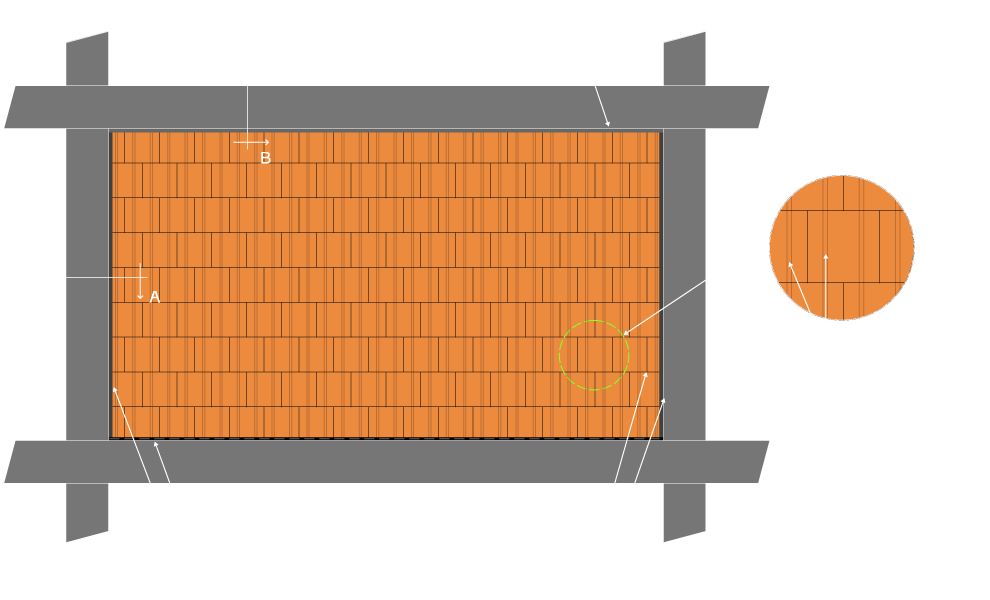

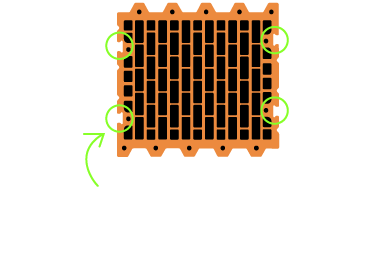

Zednický robot v současné době pracuje pouze s inovativními cihlami Porotherm nové série Robot Ready. Ve srovnání se standardními cihlami Porotherm mají tyto cihly další speciální drážky na přední straně, které roboti používají k držení a pokládání cihel. Z hlediska tepelněizolačních vlastností, nosnosti, pevnosti, akustických parametrů a požární odolnosti se robotická cihla neliší od běžné cihly. První zpracovatelný typ cihly je Porotherm 30 RR Profi Dryfix P10.

Abychom vyhověli požadavkům jednotlivých trhů, budou postupně zaváděny další typy cihel Robot Ready.

Zobrazit cihly Robot Ready

Schovat cihly Robot Ready

Porotherm 30 Robot Ready Profi Dryfix

Cihly broušené Porotherm 30 RR Profi Dryfix jsou určené pro omítané jednovrstvé vnitřní i vnější nosné zdivo tloušťky 300 mm pro robotické zdění. Lze je též použít pro vnitřní nosnou část vrstveného zdiva v kombinaci s tepelným izolantem a případně s dalšími cihelnými materiály tvořícími vnější ochrannou část vrstveného zdiva.

247 x 300 x 249 mm (d × š × v)

Dostupná pevnost: P8 / P10 / P15

Technický list produktu (PDF)

Porotherm 24 Robot Ready Profi Dryfix

Cihly broušené Porotherm 24 RR Profi Dryfix jsou určené pro omítané jednovrstvé vnitřní i vnější nosné zdivo tloušťky 240 mm pro robotické zdění. Lze je též použít pro vnitřní nosnou část vrstveného zdiva v kombinaci s tepelným izolantem a případně s dalšími cihelnými materiály tvořícími vnější ochrannou část vrstveného zdiva.

372 x 240 x 249 mm (d × š × v)

Dostupná pevnost: P8 / P10 / P15

Technický list produktu (PDF)

Porotherm 19 Robot Ready AKU Profi Dryfix

Cihly broušené Porotherm 19 RR AKU Profi Dryfix jsou určené pro omítané jednovrstvé vnitřní i vnější nosné zdivo tloušťky 190 mm pro robotické zdění (lze je použít při výstavbě hotelů, ubytoven, kanceláří atd.). Lze je též použít pro vnitřní nosnou část vrstveného zdiva v kombinaci s tepelným izolantem a případně s dalšími cihelnými materiály tvořícími vnější ochrannou část vrstveného zdiva.

372 x 190 x 249 mm (d × š × v)

Dostupná pevnost: P10 / P15

Technický list produktu (PDF)

Pojící materiál

S ohledem na kombinaci typu cihly a lepicí pěny je třeba vzít v úvahu odpovídající charakteristickou pevnost zdiva v tlaku. Zavedení robotického nanášení tenkovrstvé malty se očekává v roce 2025.

Oblasti použití WLTR

Požadavky na použití robotického pokládání cihel.

Není nutné, aby byly projekty vytvořeny metodou BIM. Nicméně je výhodné vytvářet projekty touto metodou, protože software robota je již připraven pro toto rozhraní a BIM projekt může být použit pro další vývoj softwaru robota.

Zednický robot je nejúčinnější při stavbě dlouhých, rovných stěn s malým počtem otvorů. To zahrnuje například vnitřní a vnější nosné stěny, stejně jako výplňové nebo příčkové konstrukce:

Komerční a průmyslové budovy

Administrativní budovy

Veřejné budovy

(nemocnice, školy, obchodní centra, sportovní arény atd.)

Standardizované obytné a bytové domy

Použití ve skeletových konstrukcích (jednolité + prefabrikované)

Maximální Výška

Zednický robot staví do výšky 3,25 m od základu stěny. Maximální výška stěny ve vztahu ke stropu je 10 cm pod stropní konstrukcí. Je nutné vzít v úvahu možný odklon skeletové konstrukce. Mezera mezi stěnou a horizontální konstrukcí by měla být vyplněna (např. deskami z minerální vlny) podle požadavků projektu týkajících se akustiky, vzduchotěsnosti, požární odolnosti atd.

Podpůrná Struktura

Zdivo je připojeno k vertikálním konstrukcím (sloupům) pomocí ocelových kotvicích spon a s maltou, minerální vlnou nebo asfaltovými pásy.

Volný Prostor

Musí být volný prostor nejméně 5 m paralelně k postavené konstrukci, aby mohl WLTR pracovat a manipulovat s materiálem. Proto je nutné zvážit například akustické příčky zasahující do vnějšího povrchu obvodových stěn, pronikající konstrukce skrze základ/stropní konstrukci, již dokončené konstrukce atd.

Nezapomeňte Na Zatížení

Při zdivu na podlahách je třeba zvážit zatížení zednického robota a palet s cihlami. Naopak zatížení konstrukce se nezohledňuje.

Osové Rozestupy

Minimální osový rozestup pro robotické zdivo mezi sloupy je 4 m.

Konstrukční Metody

V případě použití kombinace ocelové a zděné konstrukce a robotického zdiva platí výše uvedené informace. Alternativně, projekt a jeho specifikace mohou být probrány s inženýry GreenBuild

Za použití ve zděných strukturách

125mm Návrh

Při návrhu je vhodné používat modul délky 125 mm. Zdící robot pokládá cihly na základě specifikace modulu (nesousedící s sebou). To umožňuje WLTR využívat další půlky cihel a zvyšuje efektivitu celého procesu (eliminuje řezání cihel).

Strukturní Analýza

Strukturní analýza musí brát v úvahu charakteristickou pevnost zdiva v tlaku pro variantu Dryfix. V případě změny materiálu během fáze návrhu je možné spolupracovat se stavebními inženýry Wienerberger.
